Familiensymbole
ConVoid-Familien enthalten integrierte 2D-Symbole, die Öffnungen in deinen Grundrissen darstellen. Dieses Kapitel zeigt dir alle verfügbaren Symbole und erklärt, wie du ihr Erscheinungsbild anpasst.
Symbolfarbe

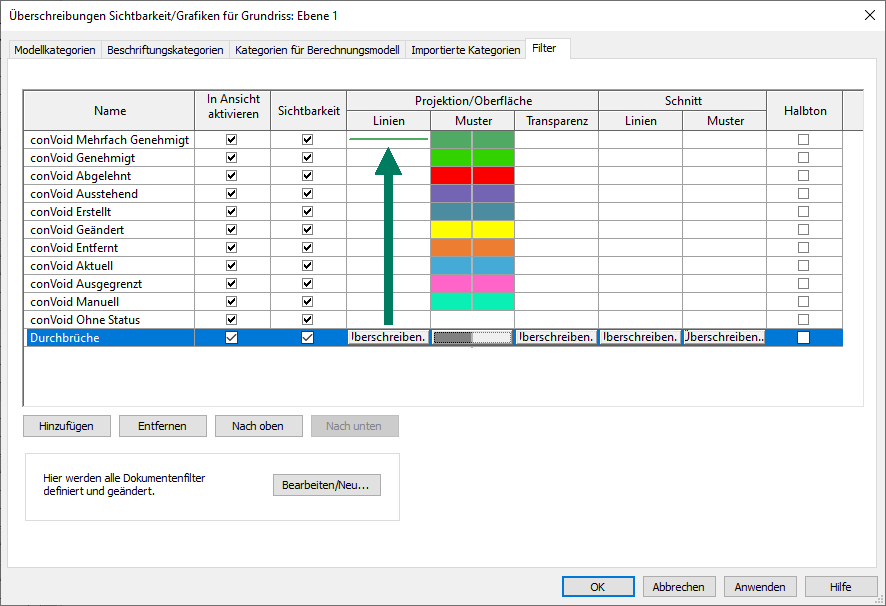

Öffnungssymbole erscheinen standardmäßig in Schwarz. Die Farbe änderst du, indem du einen Revit-Ansichtsfilter auf die Kategorie „Generische Modelle" in deiner Ansicht anwendest.
Ändert sich die Farbe nach dem Hinzufügen eines Filters nicht, prüfe die Position des Filters in der Liste. Filter weiter oben in der Liste haben Priorität. Verschiebe deinen Farbfilter über alle konkurrierenden Filter.
Linienstärke

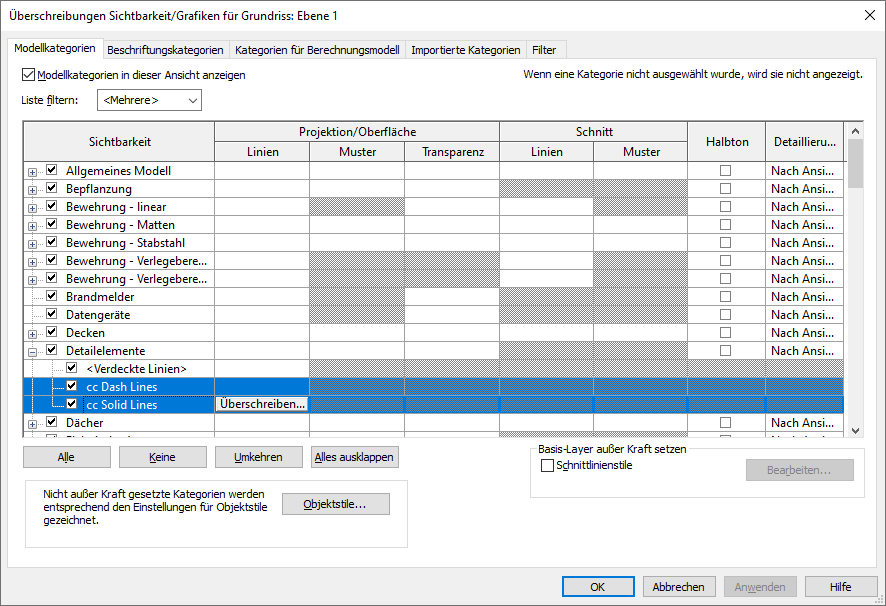

Um die Linienstärke der Öffnungssymbole anzupassen, überschreibe die Linienstile „CC Solid Lines" und „CC Dash Lines" im Dialog Sichtbarkeit/Grafiken deiner Ansicht.
Symboltypen
Falls die Symbole in deiner 2D-Ansicht nicht korrekt dargestellt werden, siehe Ebene und Sichtbarkeit der Öffnungen.
Rechteckige Symbole
Kreuzmuster
Kreuz - Durchgezogen - gefüllt
Kreuz - Gestrichelt - gefüllt
Kreuz - Durchgezogen - halb gefüllt
Kreuz - Gestrichelt - halb gefüllt
Kreuz - Durchgezogen - nicht gefüllt
Diagonalmuster
Diagonal - Durchgezogen - gefüllt
Diagonal - Gestrichelt - gefüllt
Diagonal - Durchgezogen - gefüllt - gespiegelt
Diagonal - Gestrichelt - gefüllt - gespiegelt
Diagonal - Durchgezogen - halb gefüllt
Diagonal - Gestrichelt - halb gefüllt
Diagonal - Durchgezogen - halb gefüllt - gespiegelt
Diagonal - Gestrichelt - halb gefüllt - gespiegelt
Diagonal - Durchgezogen - nicht gefüllt
Diagonal - Gestrichelt - nicht gefüllt
Schattenmuster
Schatten - Durchgezogen - gefüllt
Schatten - Gestrichelt - gefüllt
Schatten - Durchgezogen - halb gefüllt
Schatten - Gestrichelt - halb gefüllt
Schatten - Durchgezogen - nicht gefüllt
Schatten - Gestrichelt - nicht gefüllt
Rohrmuster
Rohrsymbole sind ausschließlich im Stil mit durchgezogener Linie verfügbar.
Rohr - Durchgezogen - gefüllt
Rohr - Durchgezogen - halb gefüllt
Rohr - Durchgezogen - nicht gefüllt
Einfache Kontur und Rahmen
Rahmen - Durchgezogen - gefüllt
Rahmen - Durchgezogen - halb gefüllt
Rechteck - Durchgezogen - gefüllt
Rechteck - Gestrichelt - gefüllt
Rechteck - Durchgezogen - nicht gefüllt
Rechteck - Gestrichelt - nicht gefüllt
Runde Symbole
Schattenmuster
Schatten - Durchgezogen - gefüllt
Schatten - Gestrichelt - gefüllt
Schatten - Durchgezogen - halb gefüllt
Schatten - Gestrichelt - halb gefüllt
Schatten - Durchgezogen - nicht gefüllt
Schatten - Gestrichelt - nicht gefüllt
Kreuzmuster
Kreuz - Durchgezogen - gefüllt
Kreuz - Gestrichelt - gefüllt
Kreuz - Durchgezogen - halb gefüllt
Kreuz - Gestrichelt - halb gefüllt
Kreuz - Durchgezogen - nicht gefüllt
Kreuz - Gestrichelt - nicht gefüllt
Diagonalmuster
Diagonal - Durchgezogen - gefüllt
Diagonal - Gestrichelt - gefüllt
Diagonal - Durchgezogen - nicht gefüllt
Diagonal - Gestrichelt - halb gefüllt
Einfache Kontur
Rund - Durchgezogen - gefüllt
Rund - Gestrichelt - gefüllt
Rund - Durchgezogen - nicht gefüllt
Rund - Gestrichelt - nicht gefüllt
