Symboles de famille
Les familles ConVoid intègrent des symboles 2D qui représentent les ouvertures dans tes vues en plan. Ce chapitre présente l'ensemble des symboles disponibles et explique comment personnaliser leur apparence.
Couleur du symbole
Par défaut, les symboles d'ouverture s'affichent en noir. Pour modifier la couleur, applique un filtre de vue Revit à la catégorie « Modèles génériques » de ta vue.

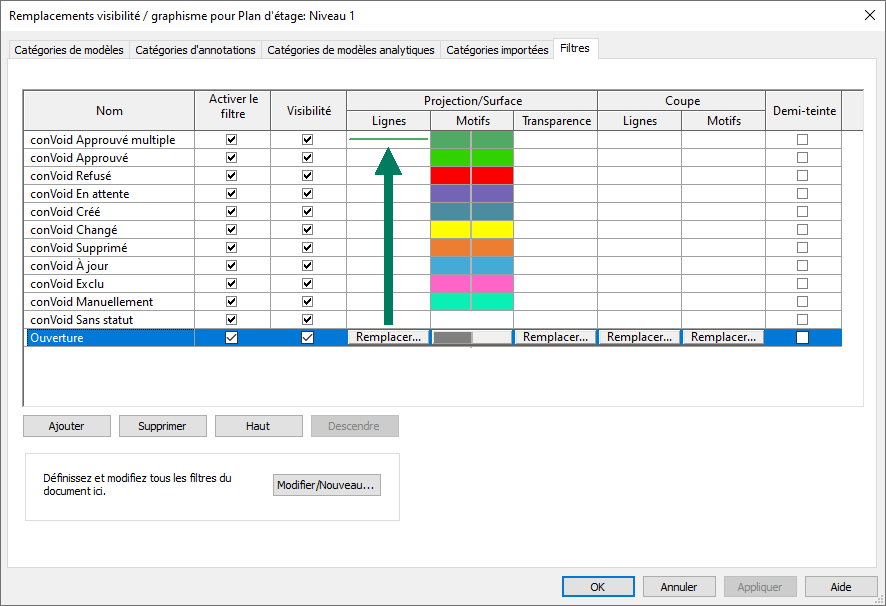

Si la couleur ne change pas après avoir ajouté un filtre, vérifie sa position dans la liste. Les filtres situés en haut de la liste sont prioritaires. Déplace ton filtre de couleur au-dessus de tout filtre concurrent.
Épaisseur de ligne

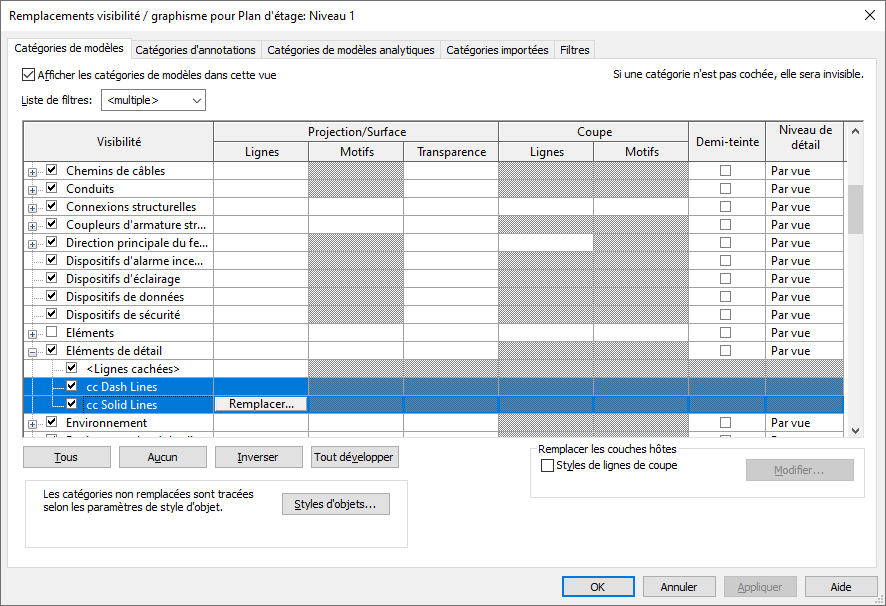

Pour modifier l'épaisseur de ligne des symboles d'ouverture, remplace les styles de ligne « CC Solid Lines » et « CC Dash Lines » dans la boîte de dialogue Visibilité/Graphismes de ta vue.
Types de symboles
Si les symboles ne s'affichent pas correctement dans ta vue 2D, consulte Niveau et visibilité des ouvertures.
Symboles rectangulaires
Motif en croix
Croix - Continu - rempli
Croix - Tirets - rempli
Croix - Continu - à moitié rempli
Croix - Tirets - à moitié rempli
Croix - Continu - non rempli
Motif diagonal
Diagonal - Continu - rempli
Diagonal - Tirets - rempli
Diagonal - Continu - rempli - inversé
Diagonal - Tirets - rempli - inversé
Diagonal - Continu - à moitié rempli
Diagonal - Tirets - à moitié rempli
Diagonal - Continu - à moitié rempli - inversé
Diagonal - Tirets - à moitié rempli - inversé
Diagonal - Continu - non rempli
Diagonal - Tirets - non rempli
Motif ombré
Ombre - Continu - rempli
Ombre - Tirets - rempli
Ombre - Continu - à moitié rempli
Ombre - Tirets - à moitié rempli
Ombre - Continu - non rempli
Ombre - Tirets - non rempli
Motif tuyau
Les symboles tuyau sont uniquement disponibles avec le style de ligne continue.
Tuyau - Continu - rempli
Tuyau - Continu - à moitié rempli
Tuyau - Continu - non rempli
Contour simple et cadre
Cadre - Continu - rempli
Cadre - Continu - à moitié rempli
Rectangle - Continu - rempli
Rectangle - Tirets - rempli
Rectangle - Continu - non rempli
Rectangle - Tirets - non rempli
Symboles circulaires
Motif ombré
Ombre - Continu - rempli
Ombre - Tirets - rempli
Ombre - Continu - à moitié rempli
Ombre - Tirets - à moitié rempli
Ombre - Continu - non rempli
Ombre - Tirets - non rempli
Motif en croix
Croix - Continu - rempli
Croix - Tirets - rempli
Croix - Continu - à moitié rempli
Croix - Tirets - à moitié rempli
Croix - Continu - non rempli
Croix - Tirets - non rempli
Motif diagonal
Diagonal - Continu - rempli
Diagonal - Tirets - rempli
Diagonal - Continu - non rempli
Diagonal - Tirets - à moitié rempli
Contour simple
Circulaire - Continu - rempli
Circulaire - Tirets - rempli
Circulaire - Continu - non rempli
Circulaire - Tirets - non rempli
